Таблица 1.2. Входные/выходные характеристики двухбитового АЦП

Красная, зеленая и синяя составляющие пиксела занимают по паре битов каждая. Эти пары передаются трем цифроаналоговым преобразователям - ЦАП (digit-to-analog converters - DACs), которые преобразуют логические величины типа 01 в физическое напряжение. Соответствие между цифровыми величинами на входе и напряжением на выходе показано в табл. 1.2, где под Мах понимается наибольший уровень напряжения, который может задавать ЦАП.

1.4. Графические устройства отображения

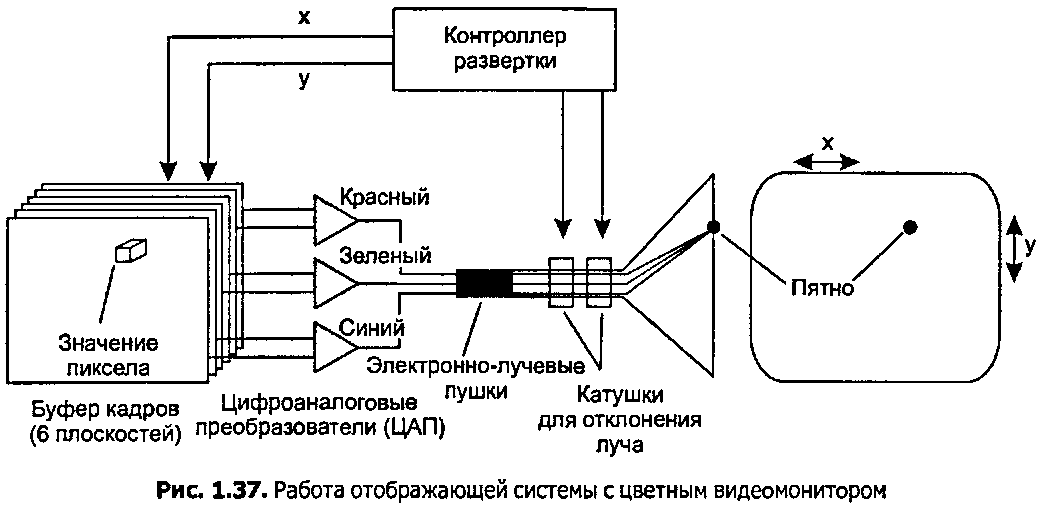

Три уровня напряжений управляют тремя «пушками» внутри электронно-лучевой трубки, которые поочередно возбуждают три потока электронов с интенсивностями, пропорциональными напряжениям. Катушки отклоняющей системы отклоняют эти три луча таким образом, что они возбуждают три крошечные фосфорные точки в нужном месте с координатами (х, у) на внутренней поверхности катод-но-лучевой трубки. В зависимости от используемых фосфорных составов одна точка светится при возбуждении красным светом, другая - зеленым, а третья - синим. Эти точки расположены столь близко друг к другу, что глаз человека видит одну составную точку и воспринимает цвет, являющийся суммой трех цветовых составляющих. Таким образом, составную точку можно заставить светиться 4 х 4 х 4 = 64 различными цветами.

Как было описано ранее, контроллер развертки передает одно значение пиксела mem[x][y] в буфер кадров и одновременно «передает» одну позицию (х, у) на внутреннюю поверхность электронно-лучевой трубки CRT посредством посылки нужного сигнала катушкам отклоняющей системы. Поскольку свечение фосфорной точки быстро тускнеет после прекращения сигнала, изображение в CRT необходимо быстро обновлять (refresh) (обычно 60 раз в секунду), чтобы избежать неприятного мерцания (flicker) изображения. Во время каждого «периода регенерации» контроллер развертки быстро сканирует всю память буфера кадров, отправляя каждое значение пиксела на его законное место на поверхности экрана.
