![Отображение фоновых изображений](/images/openglorg08/openglorg08-64.png)

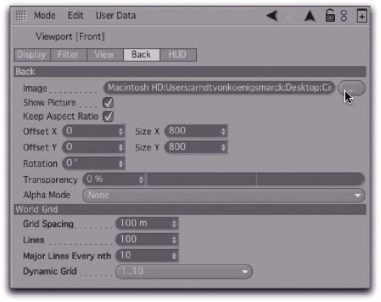

Рис. 1.56. Отображение фоновых изображений Если необходимо смоделировать объекты на основании какого-либо изображения или эскиза, то бывает полезно отобразить такое изображение в окне проекции редактора. Для этого следует нажать кнопку с изображением трех точек, расположенную справа от поля Image (см. рис. 1.56).
В появившемся на экране диалоговом окне можно выбрать требуемую анимацию или рисунок. Параметры Offset позволяют сместить загруженное изображение в окне проекции по горизонтали и вертикали, а параметры Size определяют размеры этого изображения.
Фоновое изображение можно загрузить в любом окне проекции, кроме Perspective. Для этого следует воспользоваться командной меню Edit • Configure для соответствующей проекции.
Позже будет показан еще один способ отображения изображений в окнах проекций, позволяющий создать фон даже для проекции Perspective.
1.5. Инструменты для работы с многоугольниками До сих пор мы использовали предустановленные базовые объекты, модифицируемые с помощью параметров, а также научились перемещать, масштабировать и вращать. Теперь мы переходим к рассмотрению более сложных манипуляций на уровне многоугольников.
Применение соответствующих инструментов покажем на конкретном примере.
В этом примере автор умышленно не использовал клавиатурных эквивалентов, поскольку хотел продемонстрировать различные методики и обозначить проблемы, которые могут возникнуть во время работы на уровне многоугольников.
Объект, который мы будем моделировать, - это корпус компьютера Apple PowerMac. Его форма имеет достаточно сложную, детализированную структуру, чтобы сделать процесс моделирования более интересным.
Создание базовой формы
В качестве базовой формы для моделирования корпуса мы выберем куб. Создайте куб размерами 205 единиц в ширину (параметр Size X), 510 единиц в длину (параметр Size Y) и 475 единиц в глубину (параметр Size Z).
Назначьте кубу какой-либо цвет. Для этого перейдите в окне Attributes на вкладку Basic и выберите в раскрывающемся списке Use Color (Использовать цвет) элемент Automatic, что соответствует автоматическому отключению цветовой раскраски при назначении объекту материала.

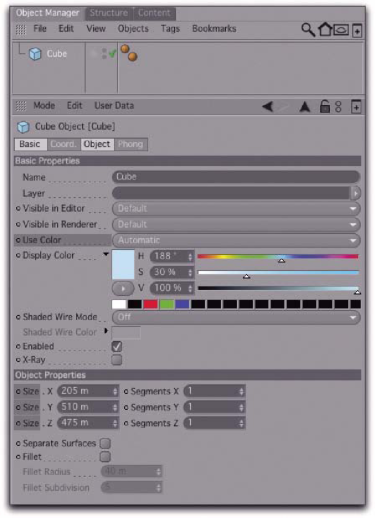

В результате станет доступен параметр Display Color (Цвет отображения). Разверните его, щелкнув мышью на маленьком черном треугольнике, и выполните настройки согласно рис. 1.57.
![Настройки цвета для куба](/images/openglorg08/openglorg08-65.png)
Рис. 1.57. Настройки цвета для куба Теперь размеры куба соответствуют форме корпуса компьютера. Его позицию мы пока изменять не будем, чтобы воспользоваться симметрией корпуса (объекты создаются в центре системы координат World).

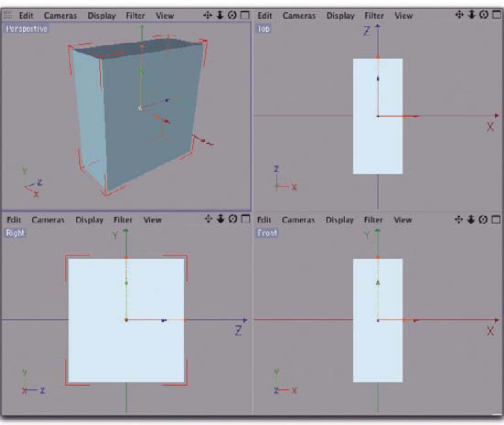

Текущая форма и положение куба в трехмерном пространстве показаны на рис. 1.58.
![Куб в окнах проекций редактора](/images/openglorg08/openglorg08-66.png)
Рис. 1.58. Куб в окнах проекций редактора Тот, кто видел корпус такого компьютера, знает, что наиболее примечательные его элементы - это изгибы и ручки в его верхней и нижней части.
Округлить грани корпуса можно просто с помощью параметров куба. Для этого следует в окне Attributes на вкладке Object установить флажок Fillet и изменить значение Fillet Radius на 30. Параметр Fillet Subdivision можно оставить без изменения (результат - на рис. 1.59).
