На рис. 14.20 приведена основная форма зависимости коэффициента Foi угла ф для различных значений показателя г\. Видно, что коэффициент Френеля зависит от материала при «нормальном падении» (ф - 0) и плавно возрастает до 1,0 при «касательном угле» (ф - л/2). К тому же О при нормальном падении F(0, г)) < 1; О при касательном падении F(n/2, г)) = 1.

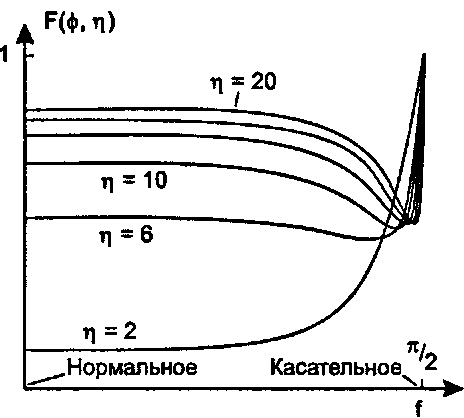

Рис. 14.20. Зависимость коэффициента Френеля от угла падения В своей модели микрограней Торренс и Спэрроу [Torrance, 198] объединили эти факторы и тем самым создали физически обоснованную модель зеркального отражения. Они показали, что относительное количество отраженного света является произведением трех членов F, D, G, деленным на скалярное произведение m v, то есть

spec =
F(0,n)DG (mv)
(14.29)

Знаменатель m v (он равен cos(0), см. рис. 14.18, б) появляется по следующей причине"opengl1_967.html">⇐ Предыдущая| |Следующая ⇒
