Существуют различные виды перьевых графопостроителей. Планшетные графопостроители (flatbed plotters) перемещают перо в двух направлениях относительно неподвижного листа бумаги. В барабанных графопостроителях (drum plotters) бумага перемещается взад и вперед с помощью барабана, обеспечивая таким образом одно направление движения, в то время как перо в вершине барабана движется вправо и влево, что создает второе направление.

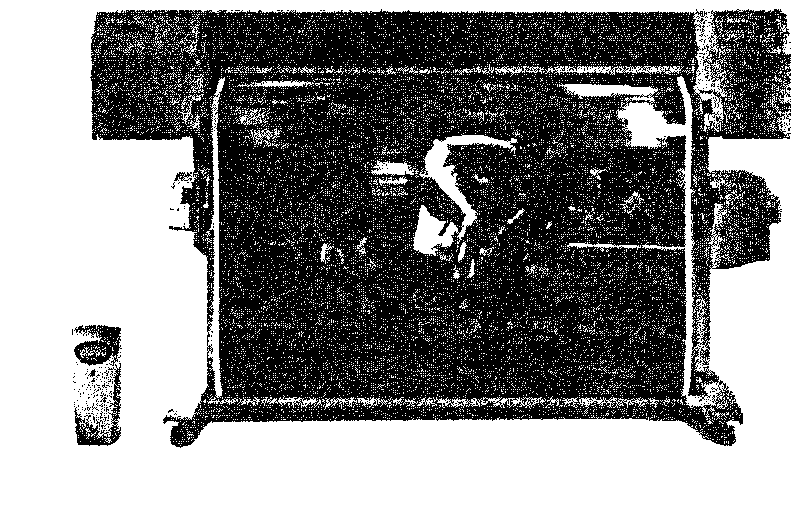

Пример барабанного графопостроителя (предоставлено компанией Hewlett Packard. Воспроизводится с разрешения)

Рис. 1.31. Пример барабанного графопостроителя (предоставлено компанией Hewlett Packard. Воспроизводится с разрешения)

На рис. 1.31 приводится образец барабанного графопостроителя. Для вычерчивания линий применяются также видеодисплеи, называемые «векторными» («vectoi>) дисплеями, дисплеями «случайной развертки» («random-scan») или «каллиграфическими» («calligraphic») дисплеями. Такие устройства имеют встроенные схемы, специально предназначенные для развертки электронного луча, оставляющего светящийся след, от точки к точке экрана катодно-лучевой трубки. Поскольку каждый отрезок линии, подлежащий отображению, требует очень мало памяти (две концевых точки и, возможно, цвет), векторные дисплеи могут рисовать изображение очень быстро (сотни или тысячи векторов в секунду).

Однако векторные дисплеи не могут отображать плавно закрашенные области или сканированные изображения. Закрашивание области обычно имитируется штриховкой (cross-hatching) с различными узорами линий, как предлагается на рис. 1.32. Сегодня векторные дисплеи в большинстве случаев вытеснены растровыми, за исключением узкоспециализированных приложений.

Введение в компьютерную графику

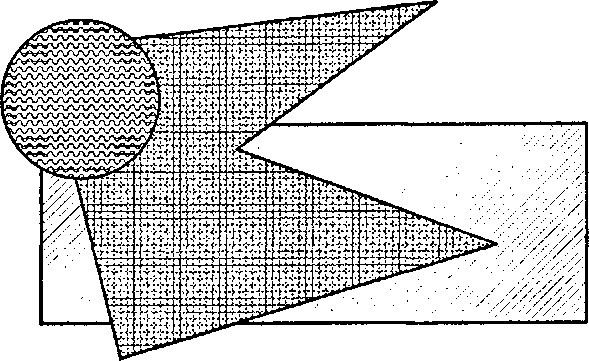

Штриховка области для имитации его заполнения

Рис. 1.32. Штриховка области для имитации его заполнения

1.4.2. Растровые отображающие устройства В настоящее время большинство устройств, используемых для компьютерной графики, являются растровыми. Наиболее известными из растровых отображающих устройств (дисплеев) являются"opengl1_70.html">⇐ Предыдущая| |Следующая ⇒
